Refugio retráctil de emergencia

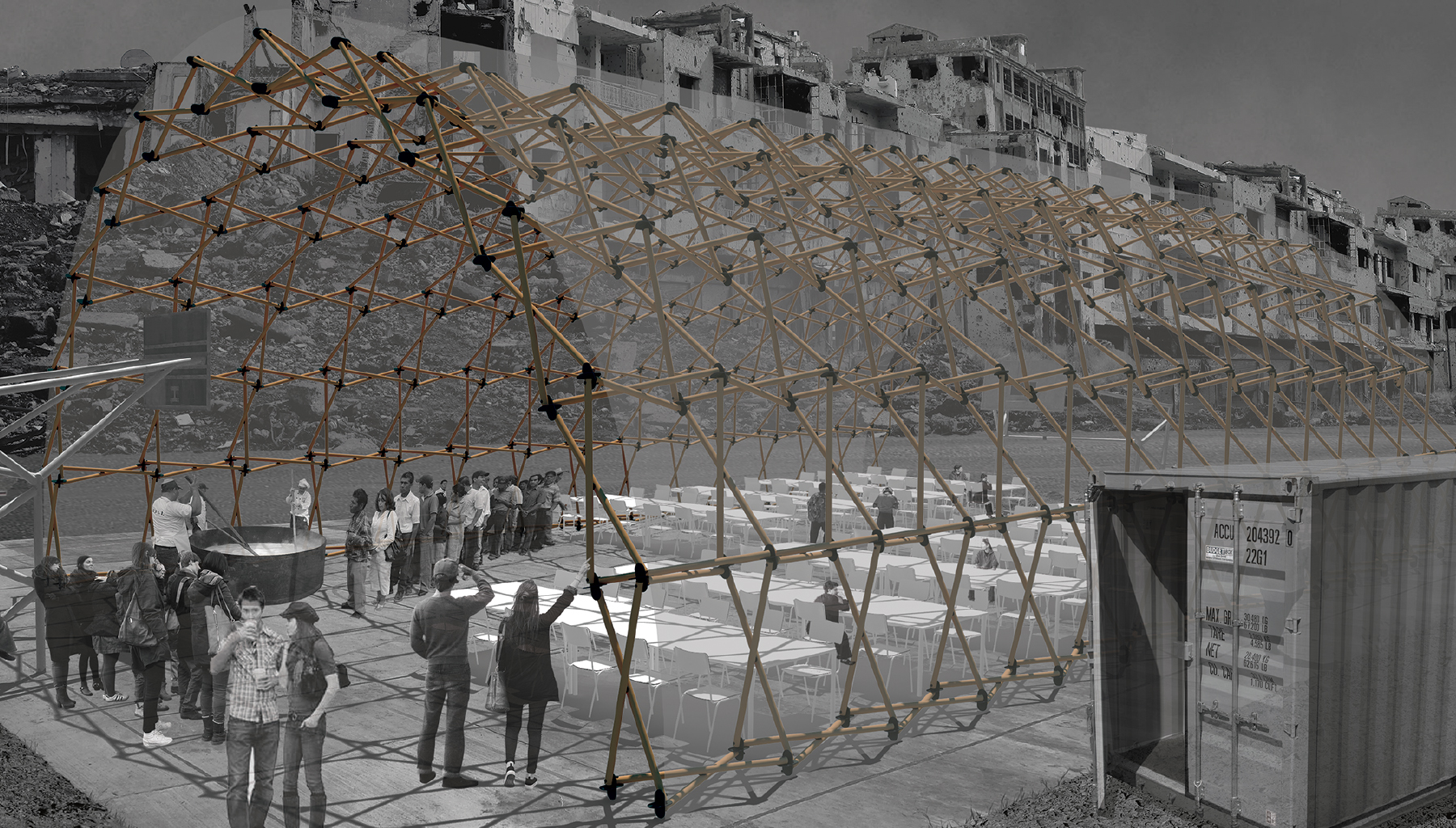

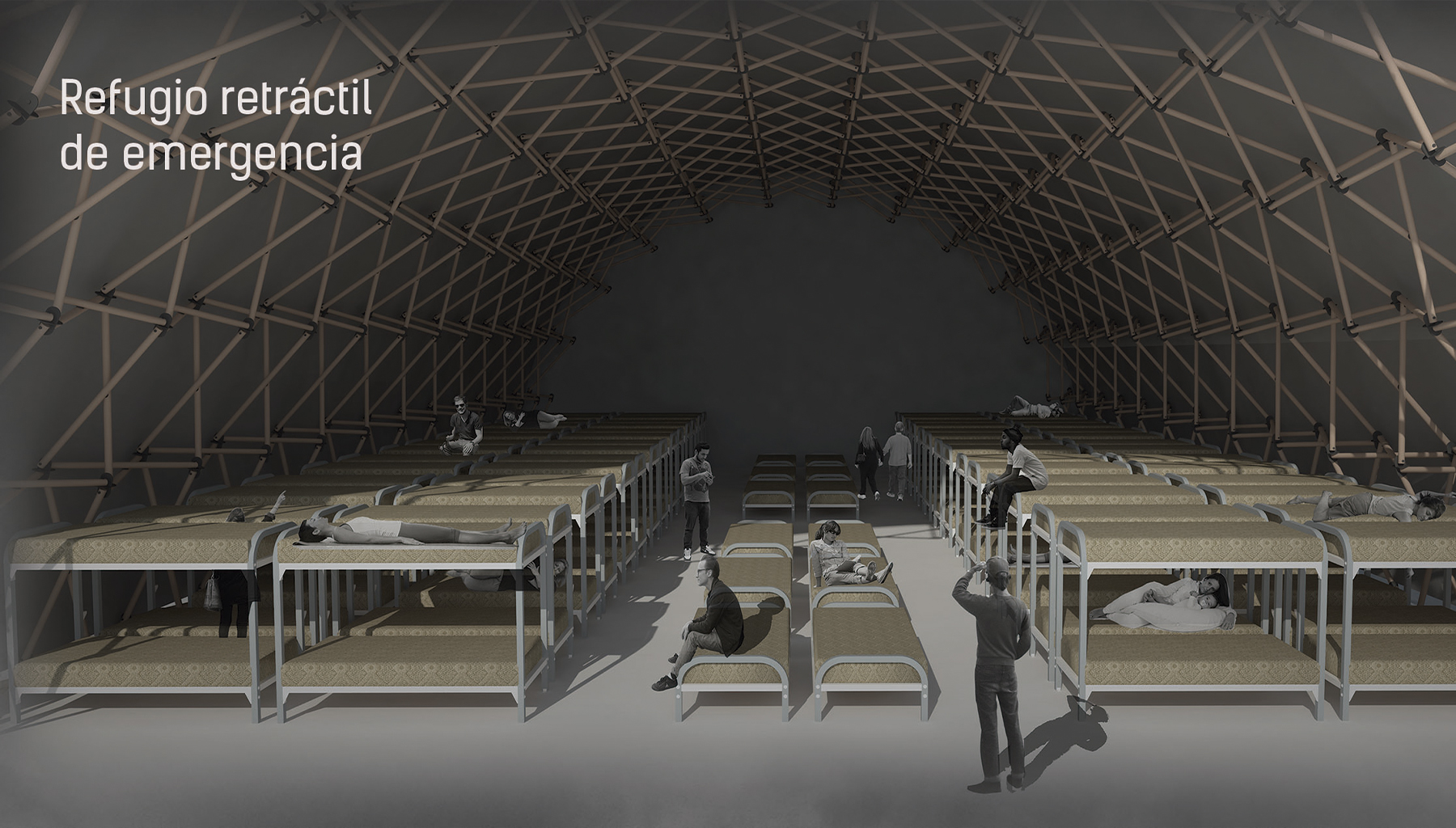

El proyecto busca otorgar un refugio modular de alta capacidad, que se despliegue en cualquier área de catástrofe donde exista necesidad de albergar damnificados. Esto es posible al estructurarse con un sistema retráctil para facilitar su traslado.

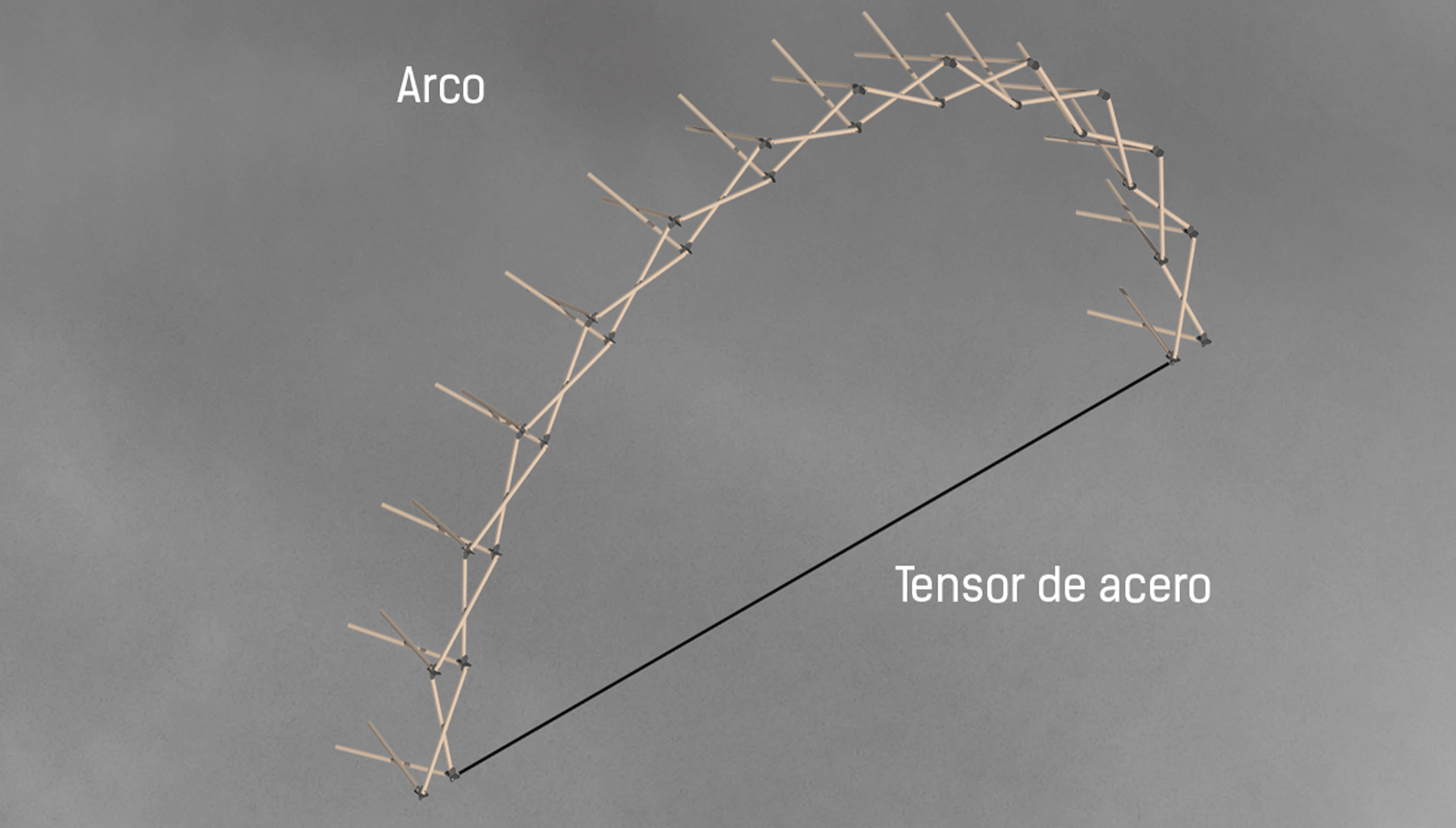

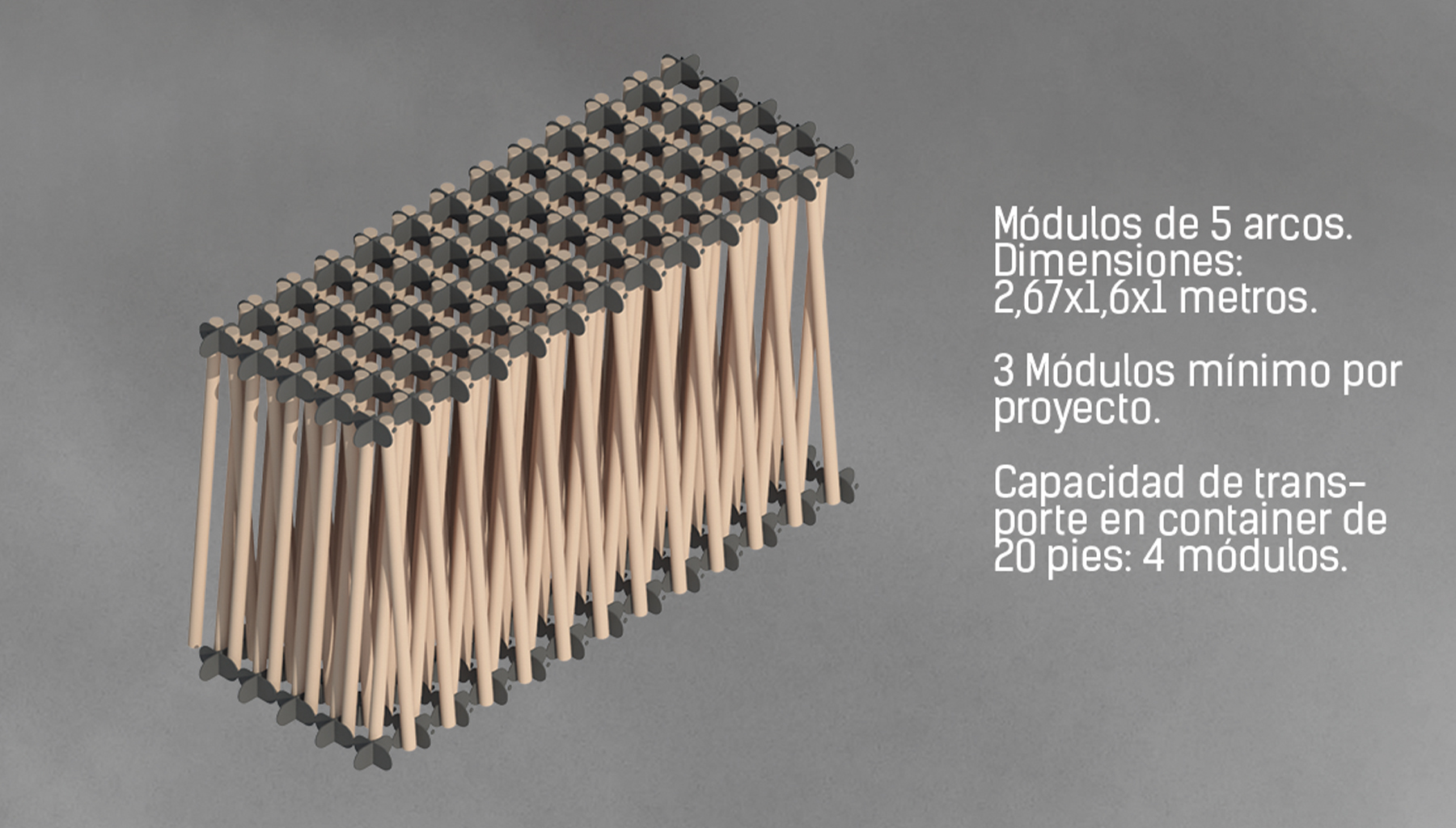

La materialidad y constructividad de la estructura consta de tubos de cartón unidos mediante conectores metálicos, los cuales funcionan como articulaciones del total. Los tubos se unen en un punto cercano al centro, con la finalidad de generar el ángulo deseado y un eje de giro. La unión progresiva de estas piezas genera un arco de 26 tubos. Al unir 5 arcos con el mismo sistema se crea un módulo, el cual posee una dimensión total de 2,67 x 1,6 x 1 metros al estar contraído. El módulo se estabilizará mediante tensores de acero en su base, rigidizando la estructura.

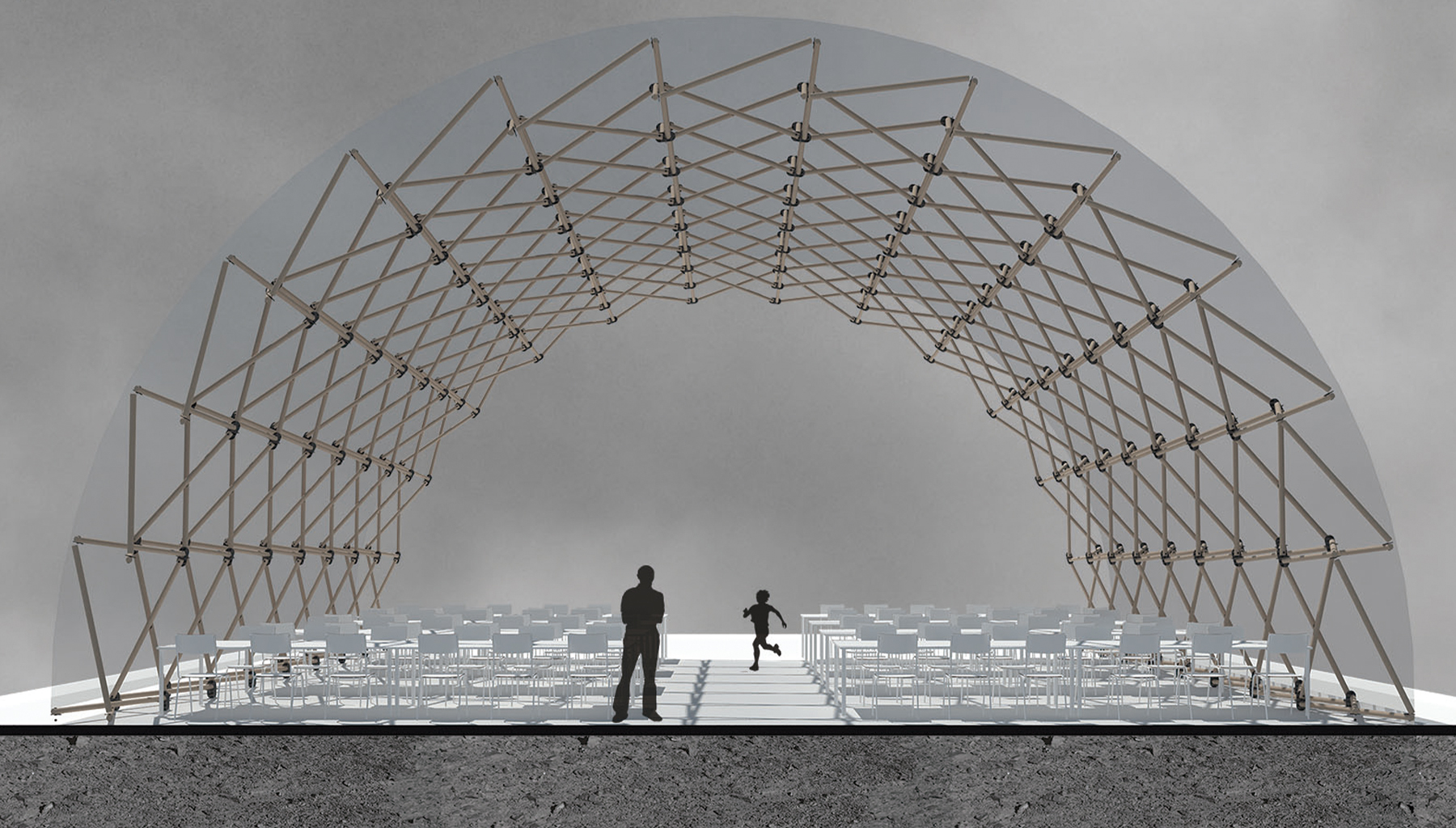

Para conformar la cubierta total se establece la necesidad de 3 módulos como mínimo unidos entre sí, abarcando un área de 230 m² aprox. con una altura de 6,5 metros aprox. y al contraerse ocupa 13 m² aprox. con 1 metro de altura, lo cual se puede almacenar en un container de 20 pies, facilitando así su transporte. La materialidad de la cubierta se adecúa a las adversidades del clima, al proponer la utilización de tela impermeable o una malla para el sol unida a las piezas metálicas.

Para el emplazamiento del proyecto se consideran las dimensiones de una multicancha, ya que dispone un área libre existente en la mayoría de las localidades del país, asegurando así su efectividad sin importar la ubicación.

CNPP 2017 – Tercer lugar 2do año
